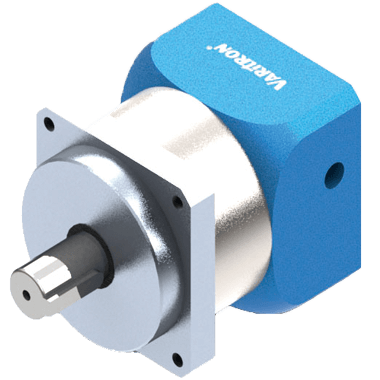

Varitron-低背隙行星減速機-DN

產品

特色

●靜音

●高精度、低背隙

●高效率

●高扭矩與穩定性

●高精度齒輪

●一體式齒輪箱本體

●模組化馬達連接法蘭設計

●一體式的行星臂架及雙軸承加大誇距設計

●入力軸模組化

產品

規格

Specification 規格	Ratio 減速比 (Stage 段數)		DN060	DN080	DN100
Instantaneous Max. Output Torque 瞬間最大輸出扭矩 T_2B (Nm)	10/100		120	345	780
	16/4/20/28/36/40		153	405	918
	81/49/7/9/63/70/90		132	396	855
	5/45/50/35/25		141	378	876
Defined Output Torque 額定輸出扭矩 T_2N (Nm)	10/100		40	115	260
	4/16/20/28/36/40		60	135	306
	7/9/49/63/70/81/90		50	132	285
	5/25/35/4/50		55	126	292
Reduction Ratio 減速比	L1: 1 Stage 單段		4 / 5 / 7 / 9 / 10
	L2: 2 Stage 雙段		16 / 20 / 25 / 28 / 30 / 35 / 36 / 40 / 45 / 49 / 50 / 63 / 70 / 81 / 90
	L3: 3 Stage 三段		100 / 200 / 250
Defined Input Rotational Speed 額定輸入轉速 n1N (rpm)	4/5 (L1)		3300	3000	2300
	7~10 (L1)		4000	3300	2700
	16~40 (L2)		4400	3500	3000
	50 (L2)		4800	4000	3300
	70~100 (L2)		5500	4700	3900
Backlash 精密背隙 (arcmin)	4~10 (L1)		≤10	≤10	≤10
Backlash 精密背隙 (arcmin)	16~100 (L2)		≤12	≤12	≤12
Torsional Rigidity 扭轉剛性(Nm/arcmin)	4~100 (L1,L2)		7	8	27
Allowable Radial Force 容許徑向力 F2rB² (N)	4~100 (L1,L2)		2800	7200	8000
Allowable Axial Force 容許軸向力 F2aB² (N)	4~100 (L1,L2)		2200	5000	5600
Full Load Efficiency 滿載時使用效率 %	4~10 (L1)		≥97
Full Load Efficiency 滿載時使用效率 %	16~100 (L2)		≥94
Service Life 使用壽命 Lh2 (hrs)	4~100 (L1,L2)		20000
Weight 重量 (kgs)	4~10 (L1)		1.3	2.3	6
Weight 重量 (kgs)	16~100 (L2)		1.6	3.3	7.2
Noise 噪音值 (db)			65	64	64
Temperature 使用溫度範圍°C			( -15°C ~ +90°C )
Protection Rank 防護等級			IP64
Lubricating Oil 潤滑油			Synthetic Lubricant 合成潤滑油 ISO VG220
Moment Of Inertia 轉動慣量 J1 (kg.cm)	Stage 段數	Ratio 減速比
	L1	3	0.31	0.35	5.9
		4	0.3	0.33	5.09
		5	0.29	0.33	4.93
		7	0.28	0.31	4.83
		9	0.28	0.31	4.83
		10	0.28	0.31	4.83
	L2	16	0.3	0.3	5.09
		20	0.3	0.3	5.07
		25	0.29	0.3	4.91
		28	0.3	0.3	5.07
		35	0.3	0.3	4.91
		40	0.27	0.3	4.8
		50	0.27	0.3	4.8
		70	0.27	0.3	4.8
		100	0.27	0.3	4.8

產品

型式

j	Model型式	DA: Helical Gear High Precision Planetary Gearbox DM:Precision Planetary Gearbox DF:Precision Flange Type Planetary Gearbox DH:Standard Precision Planetary Gearbox DL:Standard Precision Planetary Gearbox DN:High R-A Load Standard Precision Planetary Gearbox RAM-S:Precision Shaft Output Spiral Bevel Gearbox RAM-SS:Precision Double Shaft Spiral Bevel Gearbox RAM-H:Precision Hollow Shaft Spiral Bevel Gearbox RAM-D: Precision Clamping Shaft Spiral Bevel Gearbox RAM-F: Precision Flange Spiral Bevel Gearbox RAH-S: Standard Precision Shaft Output Spiral Bevel Gearbox RAH-SS:Standard Precision Double Shaft Spiral Bevel Gearbox RAH-H:Standard Precision Hollow Shaft Spiral Bevel Gearbox RAH-D:Standard Precision Clamping Shaft Spiral Bevel Gearbox RAH-F: Standard PrecisionFlange Spiral Bevel Gearbox	斜齒輪高精密型精密型法蘭式精密型標準型標準型高徑軸向負荷標準型精密單出力軸直角型精密雙出力軸直角型精密中空軸直角型精密束軸直角型精密法蘭直角型標準單出力軸直角型標準雙出力軸直角型標準中空軸直角型標準束軸直角型標準法蘭直角型
k	Frame Size 型號	042,060,070,080,090,120,150,180,220… Refer to Gearbox Quick Selection Table Page 89. 請參考快速選擇表第89頁
l	Stage段數	L1, L2, L3
m	Ratio減速比	L1: 3 / 4 / 5 / 7 / 10 L2: 9 / 12 / 15 / 16 / 20 / 21 / 25 / 28 / 30 / 40 / 49 / 50 / 70 L3: 36 / 45 / 60 / 75 / 80 / 150 / 200 / 300 / 400 / 500 / 700 / 1000
n	Motor Shaft Diameter 馬達軸心直徑(S)	Customized according to customer requirement. 依客戶需求訂製
o	Motor Pilot Diameter 馬達引導外徑(B)	Customized according to customer requirement. 依客戶需求訂製
p	Motor Guide Depth 馬達引導深度(P)	Customized according to customer requirement. 依客戶需求訂製
q	Installing Screw P.C.D 安裝螺絲孔直徑(M)	Customized according to customer requirement. 依客戶需求訂製
r	Installing Screw Size 安裝螺絲孔內徑(A)	Customized according to customer requirement. 依客戶需求訂製
s	Motor Shaft Length 馬達出力軸長度(R)	Customized according to customer requirement. 依客戶需求訂製

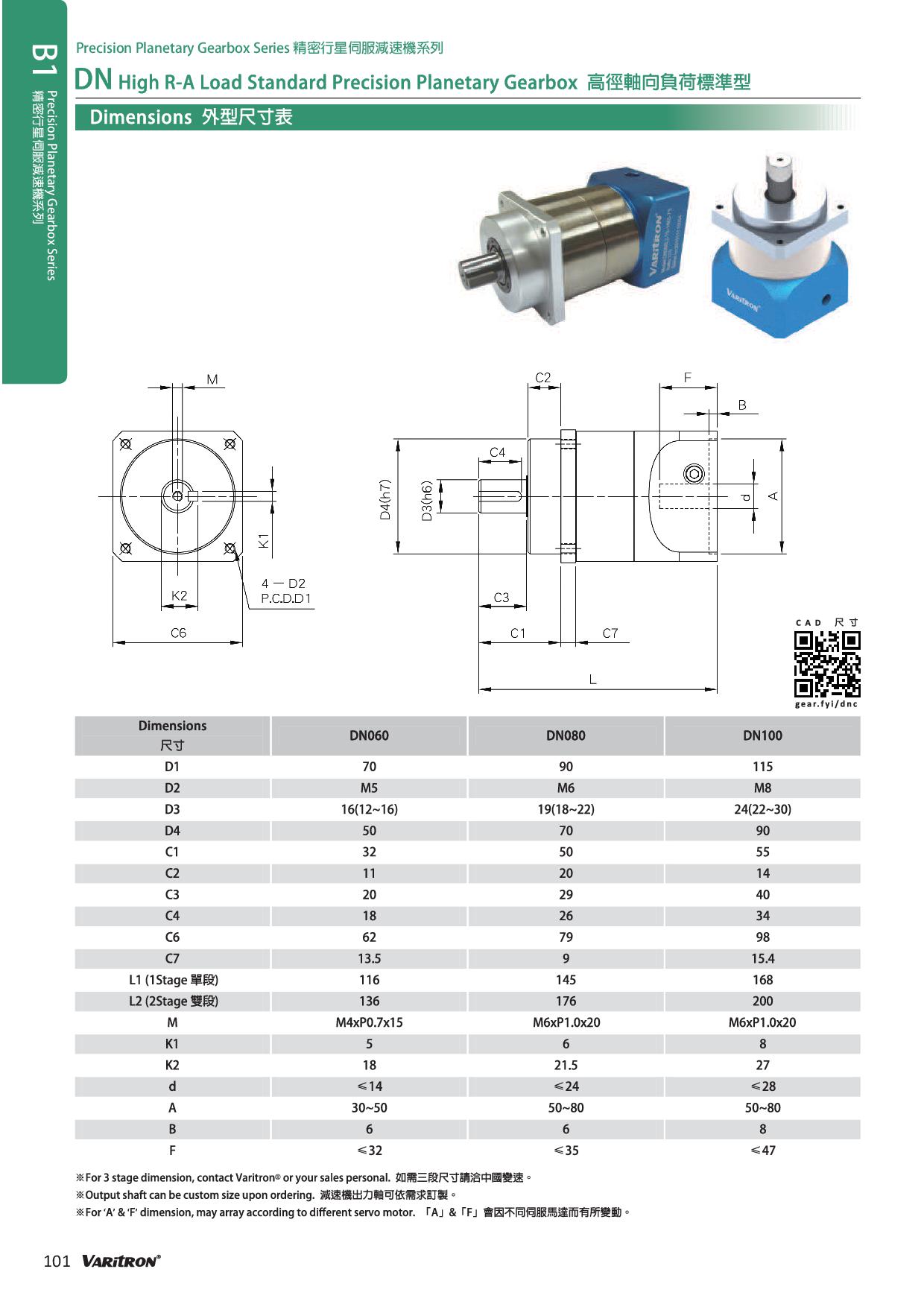

產品

尺寸

檔案

下載

其他

▍High Precision

DA

▍Precision

DM	DF	RAM-S	RAM-SS

RAM-H	RAM-D	RAM-F

▍Standard

DH	DL	DN	RAH-S

RAH-SS	RAH-H	RAH-D	RAH-F
