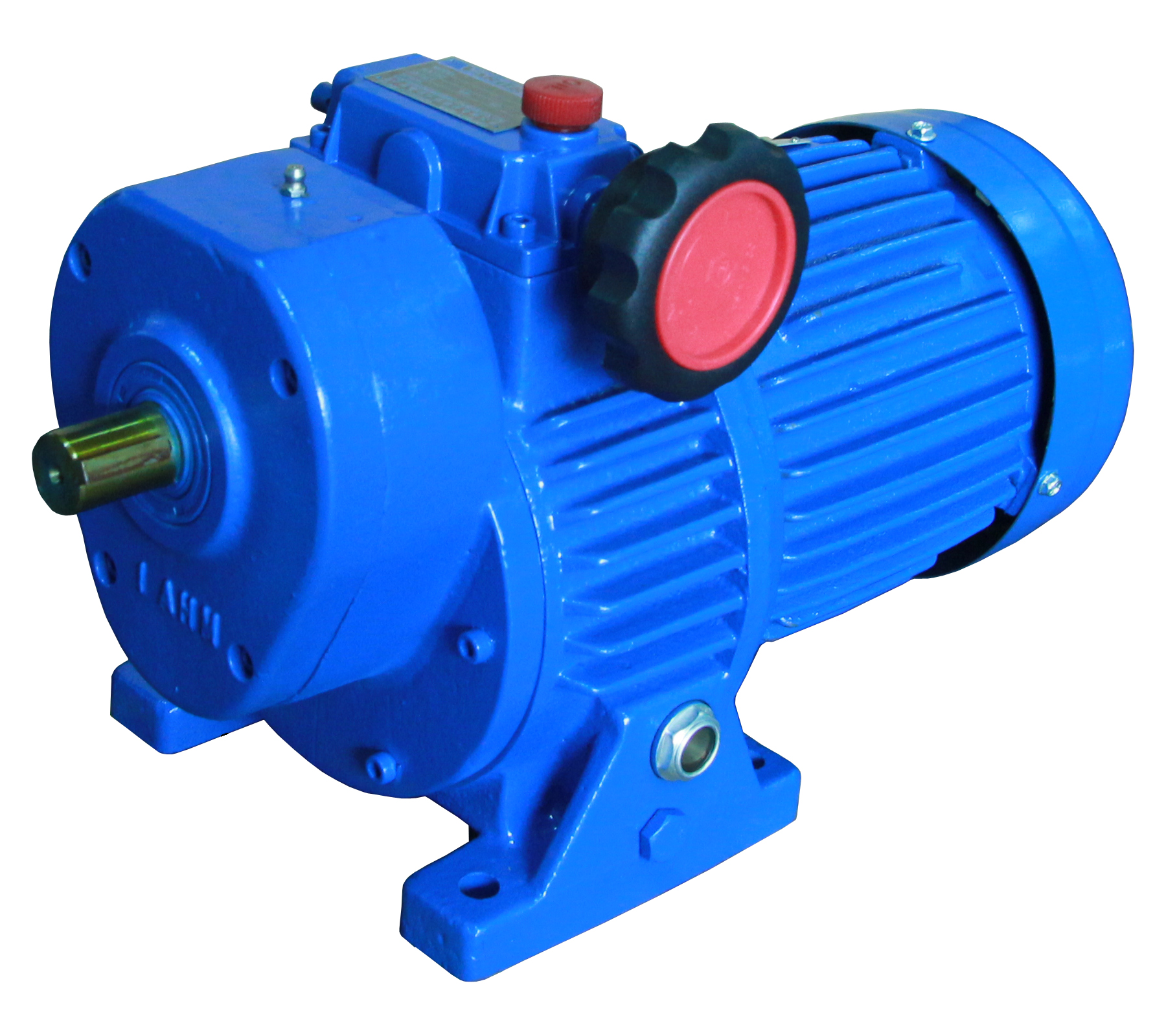

Varitron-AHM-無段變速機

AHM無段變速機為一結合高效率、體積小、壽命長、構造簡單於一身的完全發明，是目前各國先進國家使用率最高的機械式無段變速機，其扭力傳動方式，係利用多數平面滾動摩擦及自動調壓裝置結合而方，其穩定性、耐磨性及韌性是一般無段變速機所無法達到的特點，為一種真正能附合時代的專利產品。

回列表頁產品諮詢

產品

特色

特點：

-低速時扭力變大效率高

無段變速機，輸入容量自0.18kw～22kw，其扭力的傳導是由多組斜面游星片的傳導，所以能夠承受過負載、衝擊負荷和反動作負荷的特殊環境，在低速時因游星片軌道擴大，故扭力變大效率特高。

-全封閉機械式變速

無段變速機，經由機械方式變速，且全封閉在框架內，故在特殊場所，如爆炸性、易燃性、粉塵性、酸鹼性、潮濕性場所，只要馬達選用得當，均能適應沒有危險且壽命長。

-穩定：速度變動率在1%以內

機械式變速的另一特色，就是速度穩定變動率低不會因環境溫升改變或使用過久而失去準確性。

-體積小、重量輕、介面特性佳

本體1HP僅137mm長，體積小重量輕，且立式、臥式，雙軸型均可製造在整體的聯動系統中，可適用單一馬達驅動，降低本、減少故障，提高系統聯動的特性。

-變速操作容易

由於採用操作輪，變速容易，運轉中不管是否在負載狀態下，均可快速而確實地變速，並且可以裝用各種遙控裝置，與P.I.D.自動控制。

-應用範圍廣泛

任何速度均可指定，任何角度均可安裝，不受入立軸轉速的限制，且能配合各種減速機使用。

產品

規格

▌EU type 歐規TF. TXF. TK. TKF

Power 馬力 Hp(kW)	Frame Size 型號		Ratio 變速比	Speed Range 變速範圍	Revolution Speed 出力軸回轉速 rpm		Output Torque 出力軸轉矩kg-m		Output Shaft Radial Load 出力軸徑向負荷kg	Output Shaft Axial Load 出力軸軸向負荷kg	IEC Input Adaptor IEC入力法蘭
Power 馬力 Hp(kW)	Foot Mount 腳座型	Flange Mount 法蘭型	Ratio 變速比	Speed Range 變速範圍	50Hz	60Hz	50Hz	60Hz	Output Shaft Radial Load 出力軸徑向負荷kg	Output Shaft Axial Load 出力軸軸向負荷kg	IEC Input Adaptor IEC入力法蘭
1/4 (0.18)	TF002	TXF002	1：5	1/8.2~1/1.6	170~880	210-1050	0.3~0.15	0.25~0.13	40	30	63M-B5
1/2 (0.37)	TF005	TXF005	1：5	1/7~1/1.4	200~1000	240~1200	0.6~0.3	0.5~0.25	80	50	71M-B5
1 (0.75)	TF010	TXF010	1：5	1/7~1/1.4	200~1000	240~1200	1.2~0.6	1~0.5	100	106	80M-B5
2 (1.5)	TK020	TKF020	1：5	1/7~1/1.4	200~1000	240~1200	2.4~1.2	2~1	130	130	90L-B5
3 (2.2)	TK030	TKF030	1：5	1/7~1/1.4	200~1000	240~1200	3.6~1.8	3~1.5	190	170	100L-B5
5 (3.7)	TK050	TKF050	1：5	1/7~1/1.4	200~1000	240~1200	6~3	5~2.5	190	170	112M-B5
7.5 (5.5)	TK100	TKF100	1：5	1/7~1/1.4	200~1000	240~1200	9~4.5	7.5~3.8	220	200	132S-B5
10 (7.5)	TK100	TKF100	1：5	1/7~1/1.4	200~1000	240~1200	12~6	10~5	220	200	132M-B5

產品

型式

j	Model型式	SR:Actuators with Input Shaft SRM:Actuators with IEC Adaptor	升降機附入力軸升降機附入力法蘭
k	Frame Size 型號	1T,2T,3T,5T,10T,15T,20T,30T,50T,100T
l	Ratio速比	Refer toPerformances Table Page 220請參考性能表第220頁
m	Direction 軸向	W,R,R1,L,L1
n	Motor Horse Power馬力	05, 1, 2, 3, 5, 10 (For model SRM, 搭配SRM型式使用)
o	Installing 安裝方式	A,B,C,D,E,F Refer to page 222.參考第222頁
p	Screw End 螺桿型式	N: No End (full rod) S: Threaded End H: Clevis End R: Rod End T: Top Plate	全牙式螺牙式栓孔式平頭式頂板式
q	Length長度	Customized according to customer requirement. 依客戶需求訂製

※Dimensions and specifications in the catalog are subject to change without notice. 尺寸及規格若有變動，將不另行通知。

產品

尺寸

Frame Size 型號	A	B	C	D	E	F	G	H	I	J	K	L	M	N	P	Q	R	S	U	V	W	X	Z	kg
AHM02	210	117	106	145	110	105	12	188	170	25	25	357	140	125	5	30	68	16	5	116	270	121	9	22
AHM05	210	140	135	150	130	105	15	218	177	32	30	380	160	135	5	30	84	20	5	134	280	149	10	28
AHM1	227	171	160	170	160	125	15	249	208	40	40	433	190	150	7	35	104	25	7	158	307	166	12	38
AHM2	288	201	190	196	180	140	18	313	246	50	45	534	230	165	7	45	123	30	7	180	341	190	12	63
AHM3	315	246	224	196	245	230	20	378	298	55	50	621	300	270	10	60	123	40	8	260	378	220	14	97
AHM5	355	246	224	226	245	230	20	378	298	55	50	661	300	270	10	60	123	40	8	260	391	220	14	115
AHM8	405	290	290	284	315	250	30	475	389	70	60	760	365	290	12	65	144	50	10	260	461	250	18	265
AHM10	445	290	290	284	315	250	30	475	389	70	65	805	365	290	12	70	149	50	10	260	461	250	18	280
※Larger model available, contact Varitron^® or your sales personal.如需更大型號，請洽中國變速。
