中國變速VARITRON®賽驅樂減速機設計超越市場上同軸減速機。中國變速工程獨特擺線齒輪有卓越圓弧齒型設計,是漸開線齒輪無法超越的設計。賽驅樂減速機的擺線齒嚙合實現了多齒嚙合高達67%，避免斷齒的可能性及超過500%的抗過載能力。賽驅樂減速機的獨特嚙合原理提供了更高的效率及減少滑動和振動現象，高效率和壽命長不在遙不可及。
產品
特色
• 高效率
賽驅樂擺線減速機的所有負載零件是滾動的嚙合原理，負荷平均分佈每一個擺線齒輪，減少磨損及噪音產生。單段平均效率93%，及二段型在86%以上。
• 堅固且壽命長
賽驅樂減速機的所有負載零件是滾動的嚙合原理，負荷平均分佈在至少三分之二以上的擺線齒面，有效的降低磨損及噪音產生。中國變速所生產的擺線輪選用進口高碳軸承鋼（JIS SUJ2）加上特殊的熱處理工藝及研磨讓擺線齒輪擁有更高的機械壽命與最高500%的抗撞擊力。
.png)
• 機身(機殼)
Variton賽驅樂減速機機身採用(JIS FC25)鑄鐵鑄造[高延展性球墨鑄鐵(JIS FCD45)可提供選擇]，提供產品穩固的支撐與精確的安裝。
• 出力軸
高韌度合金(JIS SCM21)出力軸搭配上加大等級軸承，給予Variton賽驅樂減速機有更好程度的抗衝擊力和最高的效能輸出。
• 雙防塵油封
全系列產品都使用雙防塵油封，8135系列以上產品更採用雙油封設計，確保產品品質防油坊水防汙。
• 保養輕鬆
Variton賽驅樂減速機添加高品質黃油或耐高溫機油，保養容易可輕鬆自行添加或更換。
• 透氣加油蓋
大口徑加油孔配上洩壓機油蓋，有效釋放運轉時所產生的壓力。
• 油位鏡(機油型)
機身側面安裝透明顯示油位鏡與油位安全線，清楚顯示油量實際耗損與需要添加的容量。
• 磁性卸油螺絲(機油型)
雙卸油孔設計，換油更輕鬆快速。磁性卸油螺絲可吸附機油中夾帶齒輪磨耗的鐵屑。
產品
規格
產品
型式
.jpg)
|
j |
Model型式 |
HM:Foot Mount Gearmotor HX: Foot Mount Reducer with IEC/NEMA Adaptor H: Foot Mount Reducer with Input Shaft VM: Flange Mount Gearmotor VX: Flange Mount Reducer with IEC/NEMA Adaptor V: Flange Mount Reducer with Input Shaft |
腳座附馬達型 腳座型附入力法蘭 腳座型附入力軸 法蘭附馬達型 法蘭型附入力法蘭 法蘭型附入力軸 |
|
|
k |
Motor Horse Power馬力 |
1,2,3,5,8,10,15,20,25,30,… Refer to page 5. 參考第5頁 |
||
|
l |
Frame Size 型號 |
Single Stage 單段:8105,8125,8135,8145,8165,8175,… Refer to page 6. Double Stage 雙段: 8105DA,8125DA,8125DB,8135DA,… 參考第6頁 |
||
|
m |
Ratio減速比 |
6,8,11,13,15,17,21,25,29,35,43,51,59,71,87,121,…Refer to Page 7頁 |
||
|
n |
Suffix特殊 (Option選配)
|
Empty if non無記號:無特殊 SV:Servo Motor 伺服馬達 SP:Single PhraseMotor單相馬達 TL:Torque Limiter 扭力限制器 B:With Brake 有剎車 W: Outdoor 屋外型 EN: Encoder 編碼器 AVM: Speed Variator 無段變速機 R2:Heavy radial &DuctileCasting 高效率軸承延展性鑄件 |
SM: Smart monitoring 智能監控 DC:DC motor直流馬達 AV:Inverter Motor 變頻馬達 R1:Heavy Radial高效率軸承 Y:Inch 英吋 F: External Fan 獨立風扇 S:Special 特殊 CS/CSS: Agitator攪拌機 EP:IE3 Premium Efficiency IE3超高效率馬達 |
|
|
o |
Operation Direction 安裝方向 |
M1(Standard標準),M2,M3,M4,M5,M6 Refer to Page5. 參考第5頁 |
||
|
|
Terminal Box Direction 電器盒方向 |
T1 (Standard標準), T2, T3, T4 Refer to Page5. 參考第5頁 |
||
.jpg)

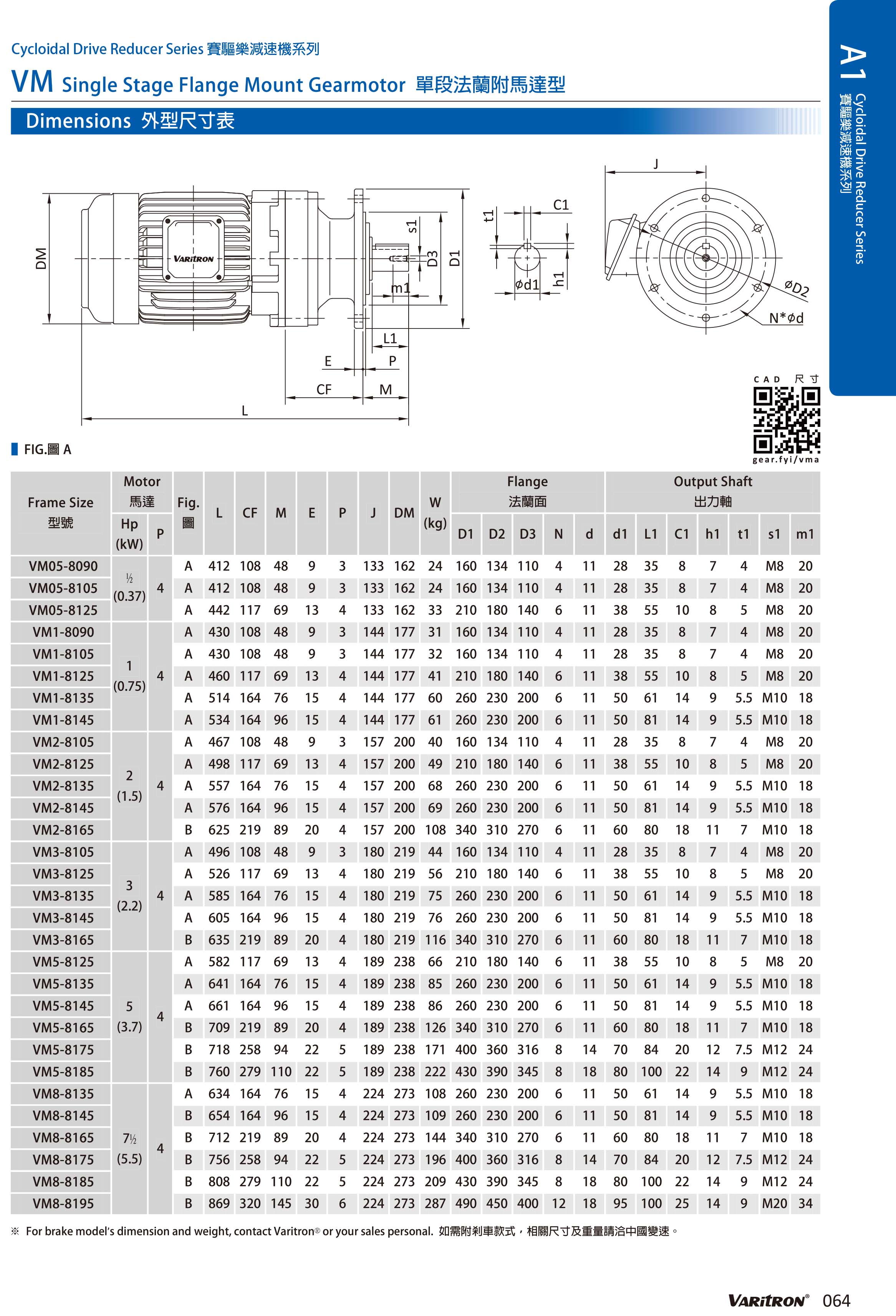

產品
尺寸
產品
應用
• 化工攪拌機
• 輸送機
• 軋碎機
• 自動化工業
• 自來水廠
• 污水廠
• 塑膠機械（石粒碾碎製砂機，購物袋製袋機）
• 食品機械
• 紙類印刷機械
常見
問題
Q: 擺線齒輪減速機操作原理
A: 當高速軸帶動偏心軸承轉動後，即使得擺線輪藉著針齒群進行行星式旋轉之運作。同時，針齒的數目，比在擺線輪上的擺線齒要多一個或兩個。此一齒輪的不同，使得擺線輪在出力軸的每一迴軸中，以一或兩個齒節距的速度繞其本身而自轉，且與入力軸旋轉的方向相反。此一擺線輪所獲之轉速，經由出力軸上的柱梢及柱梢套傳至出力軸上。因此，藉由此一擺線輪上的齒數或其一半齒數的減速比均可達到。
