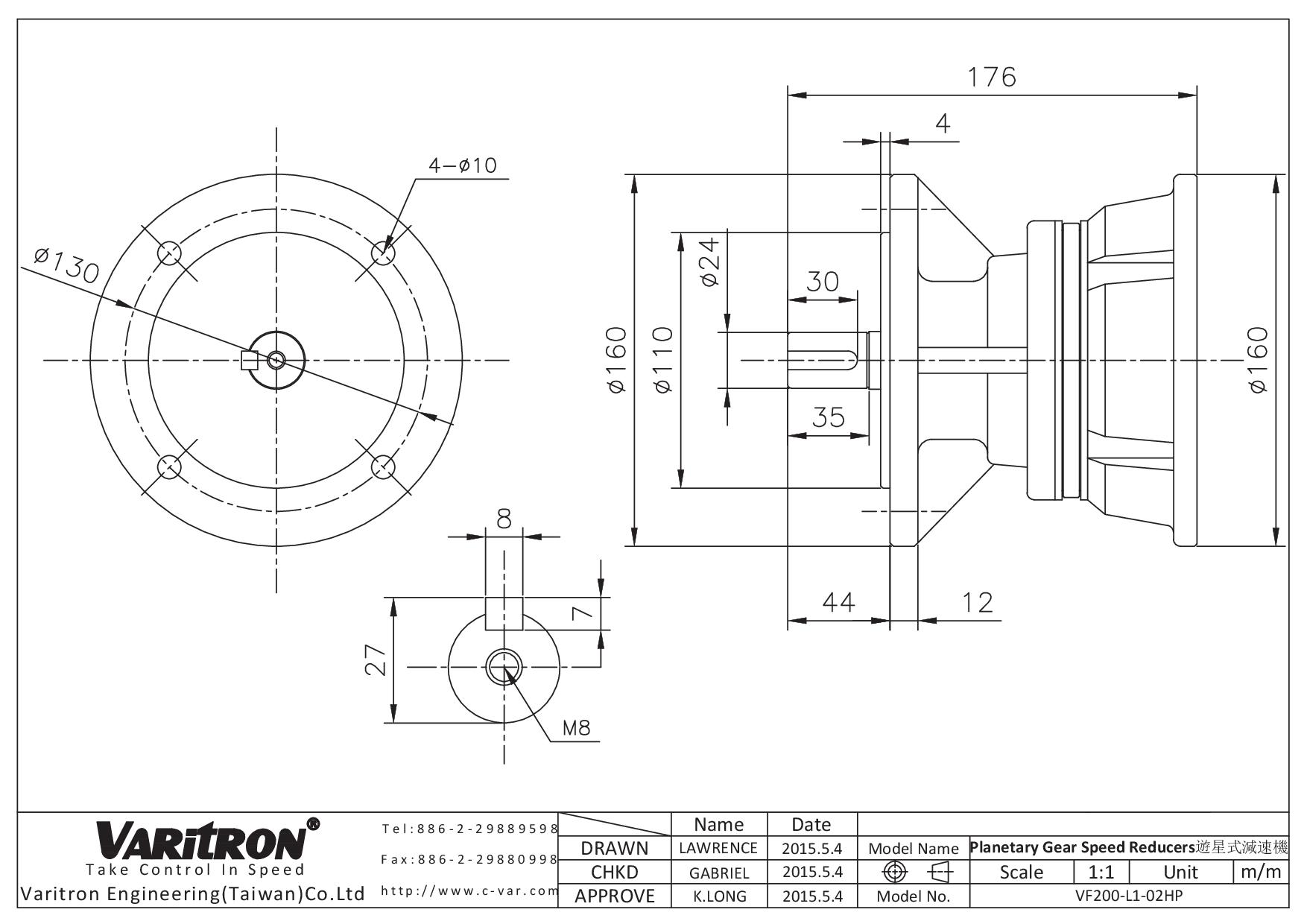

VF 法蘭型遊星式減速機

j

Model型式

HF: Foot Mount Reducer with IEC Adaptor

VF: Flange Mount Reducer with IEC Adaptor

HS: Foot Mount Reducer with Input Shaft

VS: Flange Mount Reducer with Input Shaft

腳座型附入力法蘭

法蘭型附入力法蘭

腳座型附入力軸

法蘭型附入力軸

k

Frame Size 型號

200,280,300,300H,301,301H,303,305,307,309,313

Refer to page 118~120. 參考第118~120頁

l

Stage 段數

L1, L2, L3, L4, L5

m

Ratio減速比

3.48,4.26,5.77,7.20,… Refer to page 118~120. 參考第118~120頁

n

Horse Power馬力

02,05,1,2,3,5,8,10… Refer to page 118. 參考第118頁

Servo Motor伺服

Refer to page 125. 參考第125頁

o

Operation Direction

使用方向

M1,M2,M3,…Refer to page 117. 參考第117頁

‡

Suffix特殊

(Option選配)

TL: Torque Limiter 扭力限制器

DC: DC motor直流馬達

WG: Worm Gear 蝸輪減速機

BG: Bevel Gear 轉向機
